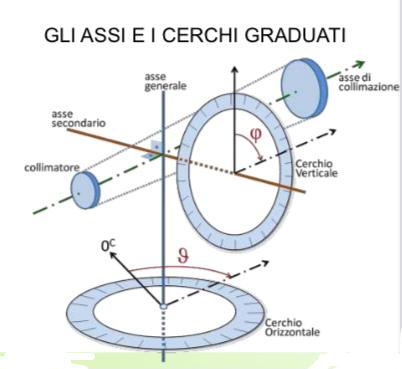

Il Cleps è uno strumento ottico che permette di misurare gli angoli sul terreno ma rispetto alla misurazione su carta è più complesso perchè non sono visibili le semirette che lo formano, ma concettualmente è analoga nel principio alla misurazione su carta. L'angolo verrà fornito dalla differenza delle letture eseguite alla graduazione in corrispondenza delle due semirette. Grazie al cannocchiale è possibile effettuare le misurazioni ad una notevole distanza.

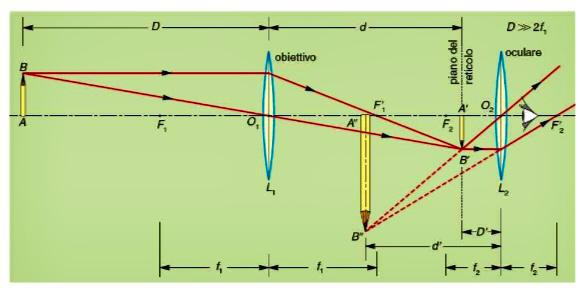

Il cannocchiale permette di vedere gli oggetti lontani come se fossero ravvicinati. L'immagine, come si può vedere nello schema, si forma sul piano del reticolo (tra l'oculare e il suo fuoco) ; l'oculare forma poi una seconda immagine ingrandita e rovesciata rispetto l'oggetto. L'ingrandimento angolare viene definito come il rapporto tra l'angolo sotto cui si osserva l'immagine e l'angolo sotto cui si osserverebbe l'oggetto senza la presenza del cannocchiale.
L'ingrandimento non è univoco ma per superare questo inconveniente si fa riferimento ad un ingrandimento normale:
I=f1/f2
